ESTRIBOS CERRADOS PARA COLUMNAS

En las columnas de hormigón armado, la distancia vertical entre el estribo cerrado del extremo inferior de la columna y la parte superior de la fundación o de la losa de entrepiso, y la distancia entre el estribo cerrado del extremo superior de la

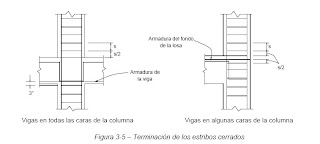

columna y la armadura horizontal más baja de la losa o el ábaco superior, deben ser menores que la mitad del valor de la separación entre estribos. Cuando a una columna concurren vigas o ménsulas desde las cuatro direcciones, el último estribo de la columna se debe colocar como máximo 3 in. por debajo de la armadura más baja de la viga o ménsula menos profunda (ver Figura 3-5). El diámetro mínimo de los estribos usados en las columnas de hormigón armado depende del diámetro de las barras longitudinales. Los diámetros mínimos son los siguientes: No. 3 para las barras longitudinales no pretensadas No. 10 y menores; y No. 4 para las barras Longitudinales No. 11 y mayores y para los paquetes de barras. También se aplican las
siguientes limitaciones: La separación de los estribos debe ser menor o igual que 16 veces el diámetro de las barras longitudinales, menor o igual que 48 veces el diámetro de los estribos, y menor o igual que la menor dimensión de la columna; los estribos se deben ubicar de forma tal que cada barra longitudinal de esquina y cada barra alternada tengan un apoyo transversal proporcionado por la esquina de un estribo con un ángulo interior menor o igual que 135 grados. La separación libre máxima entre una barra longitudinal sin apoyo transversal y la barra arriostrada más próxima debe ser menor o igual que 6 in. (ver Figura 3-6). Observar que la distancia libre de 6 in. se mide a lo largo del estribo.


Las barras o alambres continuos de forma helicoidal se pueden utilizar como estribos cerrados, siempre que su área sea equivalente a la de los estribos cerrados individuales. Cuando las barras longitudinales están ubicadas alrededor del perímetro de un círculo está permitido utilizar estribos circulares cerrados con las separaciones especificadas. Este requisito también permite usar estribos circulares con separaciones mayores que las especificadas cuando se utilizan zunchos
circulares continuos. El anclaje de los zunchos constituidos por barras o alambres continuos se debe realizar mediante un gancho normal o agragando una vuelta más a la barra o alambre.











A fin de proveer continuidad para la transferencia de cargas en las conexiones, los bulones de anclaje que se colocan en la parte superior de las columnas o pedestales para fijarlos a otros elementos estructurales deben estar confinados por armadura
horizontal que contenga también, como mínimo, cuatro barras verticales de la columna o pedestal. Esta armadura horizontal debe estar constituida como mínimo por dos barras No. 4 o tres barras No. 3, y debe estar distribuida en una altura de 5 in. a
partir de la parte superior de la columna o pedestal.
