Momentos mayorados negativos y positivos

El momento estático total de un tramo se divide en momentos de diseño positivos y negativos como se ilustra en la Figura 19-4. En la Figura 19-4 se ilustran los momentos en el tramo extremo de una placa plana o una losa plana sin vigas de borde (sistemas de losa sin vigas entre sus apoyos interiores y sin viga de borde). Para otras condiciones el momento estático total Mo se distribuye como se indica en la Tabla 19-1.

domingo, 29 de noviembre de 2009

sábado, 28 de noviembre de 2009

Momento estático mayorado total para un tramo

Para carga uniforme, el momento de diseño total Mo para un tramo de la franja de diseño se calcula simplemente aplicando la expresión correspondiente a momento estático:




siendo wu la combinación mayorada de carga permanente y sobrecargas (lb/ft2), wu = 1,2wd+1,6wℓ. La luz libre ℓn (en la dirección de análisis) se define de manera directa si las columnas u otros elementos de apoyo tienen sección transversal rectangular. La luz libre comienza en la cara del apoyo. En la Figura 19-3 se define lo que es la cara del apoyo. Una limitación requiere que la luz libre no se tome menor que 65% de la luz medida entre los centros de los apoyos (13.6.2.5). La longitud ℓ2 es simplemente la luz (entre centros) transversal a ℓn. Sin embargo, cuando se considera un tramo adyacente a un borde y paralelo al mismo, para calcular Mo se debe sustituir ℓ2 por la distancia entre el borde y el eje del panel de losa considerado (13.6.2.4).


viernes, 27 de noviembre de 2009

A.1 DEFINICIONES (IV)

Típicamente las bielas de compresión tendrán forma de botella si la biela se puede ensanchar lateralmente a la mitad de su longitud. A modo de hipótesis simplificadora para el diseño, generalmente las bielas se idealizan como elementos prismáticos comprimidos, aunque también es posible utilizar otras geometrías. Si la resistencia efectiva a la compresión del hormigón (fcu) difiere en los extremos opuestos de una biela, se sugiere idealizar la biela como un elemento comprimido uniformemente ahusado. Esto puede ocurrir en el caso que en los dos extremos de una biela las zonas nodales tengan diferentes resistencias o diferentes longitudes de apoyo. Si la tensión de compresión en la biela es elevada es posible que sea necesario proveer armadura para impedir fallas por tracción transversal. (La fisuración por tracción transversal desarrollada en elementos cilíndricos apoyados de lado y solicitados a compresión es un buen ejemplo del ensanchamiento lateral de las trayectorias de las tensiones de compresión.)

jueves, 26 de noviembre de 2009

A.1 DEFINICIONES (III)

Bielas - Las bielas son los elementos comprimidos del modelo de bielas y tirantes, y representan las resultantes de un campo de compresión. Tanto los campos de compresión paralelos como los campos de compresión en forma de abanico se pueden modelar mediante sus bielas de compresión resultantes, como se ilustra en la Figura 17-3.

miércoles, 25 de noviembre de 2009

A.1 DEFINICIONES (II)

Aunque las regiones B se pueden diseñar usando los métodos de diseño tradicionales (ACI 318, Capítulos 10 y 11), el modelo de bielas y tirantes se introdujo fundamentalmente para simplificar el diseño de las regiones D, y su aplicación se puede extender también a las regiones B. El modelo de bielas y tirantes representa la región D del elemento estructural mediante un sistema reticulado compuesto por bielas de compresión y tirantes de tracción, conectados en nodos, como se ilustra en la Figura 17-2. Este sistema reticulado se diseña de manera de transferir las cargas mayoradas a los apoyos o a las regiones B adyacentes. A la vez, las fuerzas en los elementos del reticulado deben mantener el equilibrio con las cargas aplicadas y las reacciones.


martes, 24 de noviembre de 2009

ENTALLADURAS HORIZONTALES EN VIGAS (IV): . Flexión

En la Figura 15-5 se ilustran las condiciones correspondientes a flexión y tracción directa.

Vu a f Nuc h d Af f y jd  (2)

Nuc An f y


La armadura principal de tracción As debe ser igual al mayor valor entre (Af + An) ó (2Avf /3 + An). Si (W + 5af) > S, la
armadura se debe colocar en una distancia S. En los extremos de la entalladura, la armadura se debe colocar en una distancia
(2c), siendo c la distancia entre el centro del apoyo del extremo y el extremo de la entalladura, pero nunca mayor que 1/2 (W +
5af). La Referencia 15.5 recomienda adoptar jd= 0,8d.

lunes, 23 de noviembre de 2009

ENTALLADURAS HORIZONTALES EN VIGAS (III) . Corte por fricción

En la Figura 15-4 se ilustran los parámetros que afectan la determinación de la armadura de corte por fricción.

domingo, 22 de noviembre de 2009

ENTALLADURAS HORIZONTALES EN VIGAS (II)

El procedimiento de diseño descrito en esta sección se basa en investigaciones realizadas por Mirza y Furlong (Referencias 15.3 a
15.5). La información clave que necesita el ingeniero es poder establecer el ancho efectivo de la entalladura para cada uno de los potenciales modos de falla. Mirza y Furlong determinaron estos anchos efectivos realizando estudios analíticos cuyos resultados han sido verificados mediante ensayos a gran escala. Las entalladuras horizontales en las vigas también se pueden diseñar aplicando el procedimiento de diseño por bielas y tirantes (ver la discusión correspondiente en la Parte 32).

El diseño para impedir los modos de falla localizados exige considerar las siguientes acciones:

1. Corte Vu

2. Fuerza de tracción horizontal Nuc mayor o igual que 0,2Vu, pero nunca mayor que Vu

3. Momento Mu = Vuaf + Nuc (h – d)

La armadura para los diferentes modos de falla se determina en base a los anchos efectivos o secciones críticas que se discuten a continuación. En todos los casos, las resistencias requeridas (Vu, Mu, Nu) nunca deben ser menores o iguales que las resistencias de diseño (Vn, Mn, Nn). El factor de reducción de la resistencia se toma igual a 0,75 para todas las acciones, igual que en el caso


de las ménsulas. A continuación se indican los requisitos de resistencia para los diferentes modos de falla en el caso de hormigón
de peso normal. Si se utiliza hormigón de agregados livianos se deberán realizar las modificaciones especificadas en el artículo
11.2.

sábado, 21 de noviembre de 2009

Resistencia al momento torsor

La resistencia a la torsión de diseño debe ser mayor o igual que la resistencia a la torsión requerida:

Tn Tu Ec. (11-20)

El desarrollo de la expresión para calcular la resistencia nominal al momento torsor en términos de la tensión de fluencia de los estribos ya se indicó anteriormente (ver Ecuación (5)):


2Ao At f yv
T  cot 
s


Ec. (11-21)


donde: Ao 0, 85Aoh (suposición adoptada por motivos de simplicidad)

Aoh = área encerrada por el eje de la armadura transversal cerrada más externa dispuesta para resistir torsión,
como se ilustra en la Figura 13-5

θ = ángulo de las diagonales comprimidas, comprendido entre 30 y 60 grados. En el artículo 11.6.3.6 se sugiere usar un valor de 45 grados para los elementos no pretensados y 37,5 grados para elementos pretensados con una fuerza de pretensado mayor que el 40 por ciento de la resistencia a tracción de la armadura longitudinal.

Observar que la definición de Ao usada en la Ecuación (8) corresponde a la sección no fisurada. Observar también que la resistencia nominal a la torsión, Tn, se alcanza después que el hormigón se ha fisurado y después que el elemento de hormigón


ha sufrido una considerable rotación por torsión. Bajo estas grandes deformaciones es posible que el hormigón se haya descascarado. Por este motivo, cuando se calcula el área Ao correspondiente a Tn se ignora el recubrimiento de hormigón. Así,
el parámetro Ao se relaciona con Aoh, el área encerrada por el eje de la armadura transversal cerrada más externa dispuesta para resistir torsión. El área Ao se puede determinar aplicando un análisis riguroso (Referencia 13.3) o bien simplemente suponer igual a 0,85Aoh. Ver el artículo 11.6.3.6.

viernes, 20 de noviembre de 2009

Equilibrio y compatibilidad - Momento torsor mayorado, Tu: Sección crítica

En los elementos no pretensados, la sección crítica para el diseño a torsión se encuentra a una distancia "d" (profundidad efectiva) medida desde de la cara del apoyo. Las secciones ubicadas a una distancia menor que d desde la cara del apoyo se deben diseñar para el momento torsor determinado a una distancia d medida desde el apoyo. Cuando hay una viga secundaria vinculada a una viga principal a una distancia menor que d medida desde el apoyo, en la viga principal ocurre un momento torsor concentrado dentro de la distancia d. En estos casos, el momento torsor de diseño se debe tomar en la cara del apoyo. Esta misma regla se aplica a los elementos pretensados, excepto que la distancia d se reemplaza por h/2, siendo h la altura total del elemento. Para los elementos compuestos o construidos en etapas h es la altura total de la sección compuesta.

jueves, 19 de noviembre de 2009

Equilibrio y compatibilidad - Momento torsor mayorado, Tu

Ya sea que un elemento de hormigón armado esté solicitado exclusivamente a torsión o a una combinación de flexión y corte,
la rigidez de dicho elemento disminuirá luego de su fisuración. Después que el elemento se ha fisurado, la rigidez torsional sufre una reducción mucho mayor que la rigidez flexional. Si en un elemento el momento torsor Tu no se puede reducir por medio de una redistribución de las fuerzas internas en la estructura, dicho elemento se debe diseñar para la totalidad del momento torsor Tu (11.6.2.1). Esto se conoce como "torsión de equilibrio," dado que el momento torsor es necesario para el equilibrio de la estructura (ver Figura R11.6.2.1). Si se puede realizar una redistribución de las fuerzas internas, como en el caso de las estructuras indeterminadas, es posible reducir el momento torsor de diseño. Este tipo de momento torsor se conoce como "torsión de compatibilidad" (ver Figura R11.6.2.2). No es necesario que los elementos solicitados a torsión de compatibilidad se diseñen para un momento torsor mayor que el producto entre el momento torsor de fisuración y el factor de reducción de la resistencia (0,75 para torsión, ver 9.3.2.3). Para el caso de torsión de compatibilidad donde se verifique Tu > Tcr el elemento se puede diseñar para Tcr solamente, siempre que en el diseño de los demás elementos de la estructura se tome en cuenta la redistribución de las fuerzas internas (11.6.2.2). El momento torsor de fisuración Tcr se calcula usando la Ecuación (9) para los elementos no pretensados, usando la Ecuación (10) para los elementos pretensados, y usando la Ecuación
(11) para los elementos no pretensados solicitados por una fuerza de tracción o compresión axial. Para las secciones huecas, en estas ecuaciones Acp no se reemplaza por Ag (11.6.2.2). Multiplicando el momento torsor de fisuración por (Ag/Acp) por segunda vez se refleja la transición entre la interacción circular entre las cargas de fisuración inclinada en corte y torsión correspondiente a elementos macizos, y la interacción aproximadamente lineal correspondiente a secciones huecas de pared delgada.

miércoles, 18 de noviembre de 2009

martes, 17 de noviembre de 2009

Longitud sin apoyo lateral y longitud efectiva de elementos comprimidos (V)



Para los elementos comprimidos articulados en uno de sus extremos, en pórticos desplazables, el factor de longitud efectiva se puede tomar como (Referencias ACI 10.33 y 10.34):

k 2, 0 0, 3

donde ψ es la relación entre las rigideces de la columna y la viga en el extremo restringido.

Al determinar el factor de longitud efectiva, k, usando las Figuras 11-10 y 11-11, o usando las ecuaciones del Comentario, las rigideces (EI) de las vigas (o de las losas) y de las columnas se deben calcular en base a los valores dados en 10.11.1.

lunes, 16 de noviembre de 2009

Longitud sin apoyo lateral y longitud efectiva de elementos comprimidos (IV)

Resumiendo, se pueden hacer los siguientes comentarios.

1. Para los elementos solicitados a compresión en pórticos indesplazables, la longitud efectiva ℓe está comprendida entre ℓu/2 y ℓu, siendo ℓu la longitud real sin apoyo lateral de la columna.

2. Para los elementos solicitados a compresión en pórticos desplazables, la longitud efectiva ℓe siempre es mayor que la longitud real de la columna ℓu, y puede ser igual a 2ℓu o mayor. En este caso un valor de k inferior a 1,2 no sería realista.

3. El uso de los nomogramas de las Figuras 11-10 y 11-11 (también en la Figura R10.12.1) permiten determinar gráficamente los factores de longitud efectiva para los elementos solicitados a compresión de pórticos indesplazables y desplazables, respectivamente. Si ambos extremos de una columna de un pórtico indesplazable tienen mínima rigidez rotacional, o se aproximan a ψ = ∞, y entonces k = 1,0. Si ambos extremos se aproximan al empotramiento perfecto, ψ = 0, y k = 0,5. Si ambos extremos de una columna de un pórtico desplazable tienen mínima rigidez rotacional, o se aproximan a ψ = ∞, entonces k = ∞.
Si ambos extremos se aproximan al empotramiento perfecto, ψ = 0, entonces k = 1,0.

R10.12.1 presenta un método alternativo para calcular los factores de longitud efectiva para los elementos comprimidos en pórticos indesplazables y desplazables. Para los elementos comprimidos en pórticos indesplazables, se puede tomar como límite superior para el factor de longitud efectiva el menor de los valores dados por las siguientes expresiones, tomadas del documento 1992
British Standard Code of Practice (Referencias ACI 10.33 y 10.34):


donde ψA y ψB son los valores de ψ en los extremos de la columna y min es el menor de los dos valores.

Para los elementos comprimidos restringidos en ambos extremos, en pórticos desplazables, el factor de longitud efectiva se puede tomar como (Referencia ACI 10.32):

domingo, 15 de noviembre de 2009

B. Método del Contorno de las Cargas de Bresler (II)

Para utilizar la Ecuación (10) o la Figura 7-12 aún es necesario determinar el valor α para la sección transversal considerada. Bresler indicó que, típicamente, α variaba entre 1,15 y 1,55 y que un valor de 1,5 era razonablemente exacto para la mayoría de las secciones cuadradas y rectangulares con armadura uniformemente distribuida.

Fijando α igual a la unidad, la ecuación de interacción se vuelve lineal:

sábado, 14 de noviembre de 2009

B. Método del Contorno de las Cargas de Bresler (I)

En este método se aproxima la superficie S3 (Pn, Mnx, Mny) mediante una familia de curvas correspondientes a valores constantes de

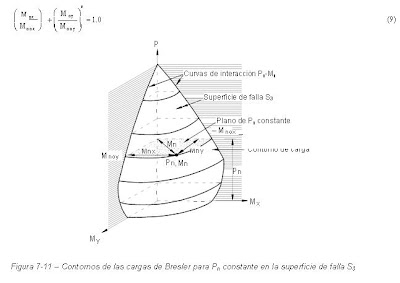

Pn. Como se ilustra en la Figura 7-11, estas curvas se pueden considerar como "contornos de las cargas."

La expresión general para estas curvas se puede aproximar7.6 por medio de una ecuación de interacción adimensional de la forma


donde Mnx y Mny son las resistencias nominales al momento biaxial en las direcciones de los ejes x e y, respectivamente. Observar
que estos momentos son el equivalente vectorial del momento uniaxial Mn. El momento Mnox es la resistencia nominal al momento
uniaxial respecto del eje x, y el momento Mnoy es la resistencia nominal al momento uniaxial respecto del eje y. Los valores de los
exponentes α y β son función de la cantidad, distribución y ubicación de la armadura, las dimensiones de la columna, y la resistencia y las propiedades elásticas del acero y el hormigón. Bresler7.6 indica que es razonable suponer α = β; por lo tanto, la Ecuación (9) se convierte en

viernes, 13 de noviembre de 2009

A. Método de las Cargas Recíprocas de Bresler

Este método aproxima la ordenada 1/Pn en la superficie S2 (1/Pn, ex, ey) mediante una ordenada correspondiente 1/P'n en el plano S'2
(1/P'n, ex, ey), el cual se define por los puntos característicos A, B y C como se indica en la Figura 7-10. Para cualquier sección
transversal en particular, el valor Po (correspondiente al punto C) es la resistencia a la carga bajo compresión axial pura; Pox
(correspondiente al punto B) y Poy (correspondiente al punto A) son las resistencias a la carga bajo excentricidades uniaxiales ey y
ex, respectivamente. Cada punto de la superficie verdadera se aproxima mediante un plano diferente; por lo tanto, la totalidad de la
superficie se aproxima usando un número infinito de planos.

La expresión general para la resistencia a la carga axial p ara cualquier valor de ex y ey es la siguiente:7.6


Reordenando las variables se obtiene:



Esta ecuación tiene una forma sencilla y las variables se pueden determinar fácilmente. Las resistencias a la carga axial Po, Pox y
Poy se determinan usando cualquiera de los métodos presentados anteriormente para flexión uniaxial con carga axial. Resultados
experimentales han demostrado que esta ecuación será razonablemente exacta si la flexión no gobierna el diseño. La ecuación sólo
se debe usar si:

Pn ≥ 0,1 f'c Ag

jueves, 12 de noviembre de 2009

Longitudes de las barras de la armadura inferior. (III)

Como se puede observar, las 2 barras No. 8 se extienden en la totalidad de la luz, más 6 in. que se
prolongan dentro de los apoyos. Las 2 barras No. 9 terminan tentativamente a 4,5 y 3,5 ft de los apoyos exterior e interior, respectivamente. Estas ubicaciones tentativas de las secciones donde se interrumpen las barras No. 9 se determinan de la siguiente manera:

Las dimensiones (1) y (2) deben ser d ó 12db, cualquiera sea el valor que resulte mayor. 12.10.3

d 19, 4 in. 1, 6 ft (valor determinante)

12db 12 1,12813, 5 in.


Las dimensiones (3) y (4) deben ser mayores o iguales que  d . 12.10.4


Dentro de la longitud de anclaje  d

solamente se están anclando las 2 barras No. 8 (las 2 barras No. 9

ya se anclaron en la longitud de 8,45 ft).

Anclaje para las barras No. 8 ubicadas en las esquinas, ver Tabla 4-2.

 d 47db 47 1, 047 in. 3, 9 ft

Dimensión (3): 6,6 ft > 3,9 ft VERIFICA
Dimensión (4): 5,7 ft > 3,9 ft VERIFICA

Verificar la longitud de anclaje  d

requerida para las 2 barras No. 9. Observar que las 2 barras No. 8 ya

están ancladas en la longitud de 4 ft a partir del extremo de las barras.

Separación libre entre las 2 barras No. 9.

16 2 1, 52 0, 52 1, 02 1,128/ 3 2, 58 in. 2, 29db 2db


Para una barra No. 9:  d 47db

Tabla 4-2


47 1,12853 in. 4, 4 ft 8, 45 ft VERIFICA


Para las barras No. 8 verificar los requisitos de anclaje en los puntos de inflexión (P.I.). 12.11.3

 Mn  Ec. (12-3)
Vu

Para 2 barras No. 8, Mn 131, 8 / 0, 9 146, 4 ft-kips

A la izquierda del P.I.: Vu 77, 6 6 3, 556, 6 kips


 a = mayor valor entre

12db 12 1, 012 in. ó d 19, 4 in.

(valor determinante)


146, 4 12
 d  19, 4 50, 5 in.
56, 6


Para las barras No. 8:  d 47 in. 50, 5 in. VERIFICA

A la derecha del P.I.: Vu 56, 8 kips ; una simple inspección permite determinar que los requisitos de
anclaje para las barras No. 8 se VERIFICAN.

Como ambos puntos tentativos de interrupción de la armadura se encuentran en una zona traccionada por flexión se debe satisfacer una de las tres condiciones especificadas en la Sección 12.10.5.

En el punto de interrupción de la izquierda (a 4,5 ft del apoyo):

Vu 77, 7 4, 5 650, 6 kips

Vn 79, 4 kips (estribos en U No. 4 con una separación de 7 in.)

2 / 3 79, 452, 9 kips 50, 6 kips VERIFICA 12.10.5.1




4 - 46

A título ilustrativo, determinar si también se satisface la condición especificada en 12.10.5.3:


Mu 54,1 ft-kips a 4,5 ft

del apoyo


A requerida 0, 63 in.2


Para 2 barras N. 8, A provista 1, 58 in.2


1, 58 in.2 2 0, 631, 26 in.2 VERIFICA 12.10.5.3

3 / 4 79, 459, 6 kips 50, 6 kips VERIFICA 12.10.5.3

Por lo tanto, en la sección donde se interrumpen las barras también se satisface la condición de 12.10.5.3.


En el punto de interrupción de la derecha (a 3,5 ft del apoyo):

Vu 72, 4 3, 5 651, 4 kips

2 / 3 Vn 52, 9 kips 51, 4 kips VERIFICA






12.10.5.1


Resumen: Las secciones tentativas elegidas para interrumpir la armadura inferior satisfacen todos los
requisitos de anclaje exigidos por el Código. Las 2 barras No. 9 × 17 ft se tendrían que colocar de forma asimétrica dentro del tramo. Para asegurar la correcta colocación de las barras No. 9 sería prudente especificar para ambas una longitud de 18 ft; de este modo las barras se colocarían de forma simétrica
(a 3,5 ft de cada apoyo). En este caso los extremos de estas barras estarían en los puntos de inflexión o
próximos a los mismos, con lo cual ya no sería necesario satisfacer las condiciones especificadas en
12.10.5 para el caso de barras que terminan en una zona traccionada. Al final de este ejemplo ilustramos
la disposición de armadura recomendada.

miércoles, 11 de noviembre de 2009

Longitudes de las barras de la armadura inferior. (II)

La siguiente figura es una ilustración a mayor escala de la parte del diagrama de momentos donde el momento Mu es positivo, incluyendo los momentos resistentes de diseño Mn para la armadura total para momento positivo As (2 barras No. 8 y 2 barras No. 9) y para 2 barras No. 8 en forma separada. Para 2 barras No. 8 y 2 barras No. 9: Mn = 280,7 ft-kips. Para 2 barras No. 8: Mn = 131,8 ft-kips.

martes, 10 de noviembre de 2009

Longitudes de las barras de la armadura inferior. (I)

a. Número de barras que se deben prolongar hacia los apoyos. 12.11.1

Un cuarto de (As ) se debe prolongar dentro del apoyo una distancia mayor o igual que 6 in. Como el artículo 12.13.3 especifica que cada ángulo de doblado de los estribos debe contener una barra o alambre longitudinal, al menos 2 barras se deben prolongar en la totalidad de la longitud del elemento. Prolongar las 2 barras No. 8 en toda la luz (más la prolongación de 6 in. dentro del apoyo), e interrumpir las 2 barras No. 9 dentro del tramo.

b. Determinar la sección donde se interrumpirán las 2 barras No. 9 y verificar los demás requisitos de anclaje.

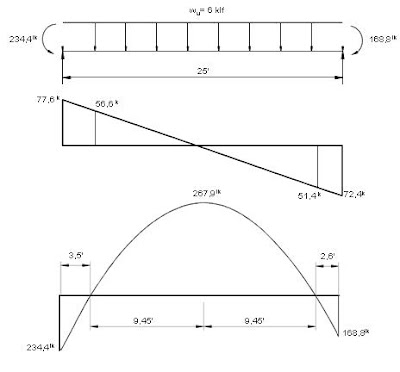

A continuación ilustramos los diagramas de corte y momento para el estado de carga que provoca el máximo momento positivo mayorado.


lunes, 9 de noviembre de 2009

CALIDAD, MEZCLADO Y COLOCACIÓN DEL HORMIGÓN ACTUALIZACIÓN PARA EL CÓDIGO 2002

1. Se agregó una oración al final del artículo 5.1.1 que estable que la resistencia a la compresión especificada del hormigón, f'c, debe ser mayor o igual que 2500 psi.

2. Se introdujeron varias revisiones significativas con respecto a las sobrerresistencias de diseño y los criterios de conformidad de los hormigones que tienen una resistencia a la compresión especificada, f'c, mayor que 5000 psi. Estas revisiones incluyen una modificación del cálculo de la resistencia a la compresión promedio requerida, f'cr, indicado en la nueva Tabla 5.3.2.1 (cuando hay datos de ensayos disponibles que permiten determinar la desviación estándar) y en la Tabla 5.3.2.2 existente (cuando no hay datos de ensayos disponibles). También se introdujeron los cambios correspondientes en los artículos 5.6.3.3(b), 5.6.5.1 y 5.6.5.2. Los criterios de conformidad actuales para los hormigones de todas las resistencias requieren realizar una investigación cuando los resultados de los ensayos de resistencia están más de 500 psi por debajo de f'c. El nuevo criterio de conformidad para los hormigones de más de 5000 psi exige realizar una investigación cuando los resultados de los ensayos de resistencia están más de un 10 por ciento por debajo de f'c. Este nuevo criterio permitirá que la variación de los resultados de los ensayos de resistencia sea mayor que 500 psi (por ejemplo, 600 psi para f'c = 6000 psi; 700 psi para f'c = 7000 psi; 800 psi para f'c = 8000 psi). Esto se fundamenta en el análisis exhaustivo de los resultados de ensayos de hormigones de alta resistencia que se han realizado durante los últimos veinte años. Estas revisiones fueron recomendadas por el Comité ACI 363 (Hormigón de Alta Resistencia), el Comité ACI 214 (Evaluación de los Datos obtenidos de Ensayos de Resistencia) y el Comité ACIC 211 (Dosificación del Hormigón), y su objetivo es proporcionar criterios más razonables y realistas para los hormigones de alta resistencia.

3. También se revisaron los métodos de preparación y almacenamiento de los testigos luego de su extracción y los límites de tiempo especificados para su ensayo (ver 5.6.5.3).

domingo, 8 de noviembre de 2009

PROTECCIÓN CONTRA LA CORROSIÓN DE LAS ARMADURAS Parte II

Los cloruros son uno de los materiales más abundantes que existen en la tierra; todos los ingredientes usados para elaborar hormigón contienen cantidades variables de cloruros. Los materiales y condiciones que potencialmente podrían aportar elevados contenidos de cloruros incluyen: el uso de agua de mar como agua de mezclado o como agua para lavar los agregados, ya que el agua de mar contiene cantidades significativas de sulfatos y cloruros; el uso de agregados de origen marino, ya que estos agregados a menudo contienen sal proveniente del agua de mar; el uso de agregados que han sido contaminados por el aire cargado de sal de las áreas costeras; el uso de aditivos que contienen cloruros, como por ejemplo cloruro de calcio; y el uso de sales anticongelantes como en el caso de las losas de los edificios para estacionamiento de vehículos. El ingeniero debe tener en cuenta el potencial riesgo que representan los cloruros para el hormigón en los ambientes marítimos o en otros casos donde hay exposición a las sales solubles. Investigaciones realizadas indican que el valor límite del contenido de cloruros solubles en agua necesario para proteger a las armaduras contra la corrosión puede ser muy bajo, tan bajo como 0,15 por ciento en peso del cemento. Si el contenido de cloruros es mayor que este valor límite y hay oxígeno y humedad disponibles, es muy probable que se produzca corrosión. Si el contenido de cloruros es menor que este valor límite, el riesgo de corrosión es bajo.

Dependiendo del tipo de construcción y del ambiente al cual la construcción estará expuesta durante su vida de servicio, y dependiendo también de la protección provista para limitar el ingreso de cloruros, el nivel de cloruros del hormigón puede aumentar con la edad y la exposición. La protección del hormigón contra el ingreso de cloruros se trata en la Sección 4.4.2 y
la Tabla 4.2.2. Para proteger contra la corrosión "a las armaduras del hormigón expuesto al ingreso de cloruros provenientes
de productos químicos anticongelantes, aguas salobres, agua de mar o atmósferas afectadas por estas fuentes," se debe especificar una relación w/c máxima igual a 0,40 y una resistencia mínima de 5000 psi. La resistencia a la corrosión de las armaduras también mejora cuando se utilizan recubrimientos de hormigón de mayor espesor. Si el hormigón estará expuesto a fuentes externas que podrían provocar el ingreso de cloruros, la Sección R7.7.5 recomienda utilizar un recubrimiento mínimo de hormigón de 2 in. para los tabiques y losas hormigonados en obra y de 2-1/2 in. para los demás elementos. Para los elementos prefabricados producidos en una planta los recubrimientos mínimos de hormigón recomendados son de 1-1/2
in. y 2 in., respectivamente.

Otros métodos para reducir la corrosión provocada por el medioambiente incluyen el uso de armaduras con revestimiento epoxi, aditivos inhibidores de la corrosión, tratamientos superficiales y protección catódica. Revestir las armaduras con resina epoxi impide que los cloruros lleguen al acero de las armaduras. Los aditivos inhibidores de la corrosión intentan detener químicamente la reacción de corrosión. Los tratamientos superficiales intentan detener o reducir la penetración de cloruros en las superficies expuestas de hormigón. Los métodos de protección catódica invierten el flujo de la corriente de corrosión a través del hormigón y las armaduras. Se debe observar que, dependiendo de la potencial severidad de la exposición a los cloruros y del tipo e importancia de la construcción, se pueden combinar dos o más de los métodos mencionados a fin de lograr una protección "aditiva." Por ejemplo, para las losas pretensadas usadas para estacionamiento de vehículos en climas fríos en los cuales se utilizan sales anticongelantes para retirar la nieve y el hielo, toda la armadura convencional y los cables de postesado pueden tener revestimiento epoxi, y todo el sistema de cables incluyendo los anclajes se pueden encapsular en un sistema impermeable al agua especialmente diseñado para ambientes agresivos. Junto con estas medidas se puede utilizar hormigón de alta calidad (impermeable), cubriendo toda la superficie de la losa con un tratamiento superficial con múltiples capas de membrana. En algunos casos se pueden justificar estas medidas de protección extremas. Para asegurar la resistencia contra la corrosión también se pueden realizar ensayos para determinar la permeabilidad a los cloruros. La norma ASTM C 1202, la cual se introdujo a partir de la edición 2002 del Código, proporciona un método de ensayo para obtener una indicación eléctrica de la capacidad del hormigón de resistir la penetración de los cloruros. Esta norma se basa en la AASHTO T 277-83, documento anteriormente referenciado por el Código.

sábado, 7 de noviembre de 2009

PROTECCIÓN CONTRA LA CORROSIÓN DE LAS ARMADURAS Parte I

Los cloruros pueden ingresar al hormigón a través de sus ingredientes: el agua de mezclado, los agregados, el cemento y los aditivos, o bien cuando el hormigón está expuesto a las sales anticongelantes, el agua de mar o el aire cargado de sal que caracteriza los ambientes costeros. Los valores máximos del contenido de cloruros indicados en la Tabla 4.4.1 se aplican a los cloruros aportados por los ingredientes del hormigón, no a los provenientes del ambiente que rodea a la estructura. Limitar el contenido de cloruros es responsabilidad del fabricante del hormigón, que se debe asegurar que los ingredientes utilizados para elaborar el hormigón (cemento, agua, agregados y aditivos) produzcan un hormigón en el cual el contenido de cloruros esté dentro de los límites especificados para las diferentes condiciones de exposición. De acuerdo con 4.4.1, para determinar el contenido de cloruros de los ingredientes individuales o de muestras de hormigón endurecido se deben utilizar los procedimientos de ensayo especificados en ASTM C 1218. Además de un elevado contenido de cloruros, para inducir el proceso de corrosión es necesaria la presencia de oxígeno y humedad. La disponibilidad de oxígeno y humedad cerca de las armaduras varía según las condiciones de exposición que existan durante la vida de servicio de la estructura, y estas condiciones difieren de una estructura a otra e incluso entre diferentes elementos de una misma estructura.

Si se anticipa que los materiales a utilizar para preparar el hormigón aportarán cantidades significativas de cloruros, se deben ensayar los ingredientes individuales del hormigón, incluyendo el agua, los agregados, el cemento y los aditivos, para verificar que la concentración total de cloruros aportada por los ingredientes no supere los límites indicados en la Tabla
4.4.1. Estos límites han sido establecidos para lograr un umbral mínimo de protección contra la corrosión de las armaduras previo a las condiciones de exposición de servicio. Los contenidos máximos de cloruros para la protección contra la corrosión también dependen del tipo de construcción y del ambiente al cual estará expuesto el hormigón durante su vida de servicio, tal como se indica en la Tabla 4.4.1.

Todos los ingredientes usados para elaborar el hormigón contienen cantidades variables de cloruros. Existen cloruros solubles en agua y cloruros insolubles en agua, pero sólo los cloruros solubles en agua inducen la corrosión. Hay ensayos que permiten determinar tanto el contenido de cloruros solubles en agua como el contenido total de cloruros (solubles e insolubles). El ensayo para determinar el contenido de cloruros solubles es más lento y difícil de controlar, y por lo tanto es más costoso que el ensayo para determinar el contenido total de cloruros. Se puede obtener una estimación inicial del contenido de cloruros ensayando los diferentes ingredientes del hormigón para determinar su contenido total de cloruros (solubles e insolubles). Si el contenido total de cloruros es menor que el valor permitido por la Tabla 4.4.1 no será necesario determinar el contenido de cloruros solubles en agua. Pero si el contenido total de cloruros es mayor que el valor permitido
será necesario ensayar muestras del hormigón endurecido para determinar su contenido de cloruros solubles en agua y comparar los resultados obtenidos con los valores de la Tabla 4.4.1. Algunos de los cloruros solubles de los ingredientes reaccionarán con el cemento durante el proceso de hidratación y se volverán insolubles, reduciendo así el contenido de cloruros solubles, o sea la causa de la corrosión. Del contenido total de cloruros del hormigón endurecido solamente del 50 al 85 por ciento es soluble en agua; el resto es insoluble. Observar que el hormigón endurecido debe tener como mínimo una edad de 28 días antes de tomar las muestras para los ensayos.
