La Sección 7.8 se ocupa de los detalles especiales de armado requeridos para las barras longitudinales dobladas y los núcleos de acero de las columnas compuestas.
Las barras longitudinales que se doblan a causa de un cambio en la sección de una columna deben satisfacer las siguientes limitaciones:

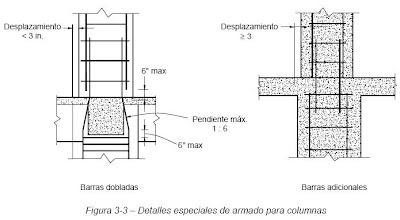

1. La pendiente de la parte inclinada de la barra, con respecto al eje de la columna, no debe ser mayor que 1:6 (ver Figura
3-3).
2. Los tramos de las barras que estén por encima y por debajo de la zona doblada deben ser paralelos al eje de la columna.
3. Las barras que se doblan a causa de un cambio en la sección de una columna deben tener un apoyo horizontal adecuado. Este apoyo puede ser proporcionado por estribos cerrados horizontales, zunchos en espiral o parte del entrepiso. Si se utilizan estribos cerrados o zunchos en espiral, estos se deben ubicar a una distancia menor o igual que 6 in. de los puntos de doblado (ver Figura 3-3). Este apoyo horizontal se debe diseñar para resistir 1,5 veces la componente horizontal de la fuerza calculada en la zona inclinada de la barra.
4. Las barras que se deben doblar antes de ser colocadas en los encofrados.
5. Las barras longitudinales no se deben doblar cuando al cambiar de sección la columna sus caras resultan desalineadas más de 3 in. En este caso se deben agregar barras adicionales, empalmadas por yuxtaposición con las barras longitudinales, adyacentes a las caras desalineadas (ver Figura 3-3). En algunos casos, algunas de las caras pueden estar desalineadas más de 3 in. y otras menos de 3 in., con lo cual en una misma columna podría haber algunas barras longitudinales dobladas y algunas barras adicionales empalmadas por yuxtaposición.
La capacidad de transferencia de carga por apoyo directo del núcleo de acero de una columna compuesta puede ser como máximo igual al 50 por ciento de la carga de compresión que actúa sobre el núcleo. El resto de la carga debe ser transferida mediante soldaduras, barras empalmadas, placas de empalme, etc. Este requisito debería asegurar una capacidad mínima de tracción similar a la de una columna de hormigón armado convencional.
Las barras longitudinales que se doblan a causa de un cambio en la sección de una columna deben satisfacer las siguientes limitaciones:
1. La pendiente de la parte inclinada de la barra, con respecto al eje de la columna, no debe ser mayor que 1:6 (ver Figura
3-3).
2. Los tramos de las barras que estén por encima y por debajo de la zona doblada deben ser paralelos al eje de la columna.
3. Las barras que se doblan a causa de un cambio en la sección de una columna deben tener un apoyo horizontal adecuado. Este apoyo puede ser proporcionado por estribos cerrados horizontales, zunchos en espiral o parte del entrepiso. Si se utilizan estribos cerrados o zunchos en espiral, estos se deben ubicar a una distancia menor o igual que 6 in. de los puntos de doblado (ver Figura 3-3). Este apoyo horizontal se debe diseñar para resistir 1,5 veces la componente horizontal de la fuerza calculada en la zona inclinada de la barra.
4. Las barras que se deben doblar antes de ser colocadas en los encofrados.
5. Las barras longitudinales no se deben doblar cuando al cambiar de sección la columna sus caras resultan desalineadas más de 3 in. En este caso se deben agregar barras adicionales, empalmadas por yuxtaposición con las barras longitudinales, adyacentes a las caras desalineadas (ver Figura 3-3). En algunos casos, algunas de las caras pueden estar desalineadas más de 3 in. y otras menos de 3 in., con lo cual en una misma columna podría haber algunas barras longitudinales dobladas y algunas barras adicionales empalmadas por yuxtaposición.
La capacidad de transferencia de carga por apoyo directo del núcleo de acero de una columna compuesta puede ser como máximo igual al 50 por ciento de la carga de compresión que actúa sobre el núcleo. El resto de la carga debe ser transferida mediante soldaduras, barras empalmadas, placas de empalme, etc. Este requisito debería asegurar una capacidad mínima de tracción similar a la de una columna de hormigón armado convencional.
