ARMADURA DE CONTRACCIÓN Y TEMPERATURA

En las losas estructurales donde la armadura principal de flexión está dispuesta en una sola dirección se debe colocar armadura en dirección perpendicular a la misma para resistir los esfuerzos debido a la contracción y a la temperatura, pero este requisito no es aplicable a las losas a nivel del plano de fundación en contacto con el suelo. En base a la sección bruta de hormigón, las cuantías mínimas de la armadura de contracción y temperatura son las siguientes:

1. Para barras conformadas de acero Grado 40 y Grado 50: 0,0020

2. Para barras conformadas o mallas de alambre soldadas de acero Grado 60: 0,0018

3. Para las armaduras cuya tensión de fluencia es mayor que 60.000 psi: 0,0018× 60.000 / fy ; pero mayor o igual que 0,0014.

La separación de la armadura de contracción y temperatura debe ser menor o igual que 5 veces el espesor de la losa y menor o igual que 18 in. Los empalmes y anclajes de esta armadura se deben diseñar para la totalidad de la tensión de fluencia especificada. Las cuantías mínimas indicadas no se aplican cuando se utilizan cables de pretensado.

Como armadura de contracción y temperatura se pueden usar cables de pretensado adherentes o no adherentes (7.12.3). Los tendones deben proporcionar una tensión media de compresión mínima de 100 psi sobre el área bruta de hormigón, considerando las tensiones de pretensado efectivas luego de las pérdidas de pretensado. La separación de los cables debe ser menor o igual que 6 ft. Si la separación de los cables es mayor que 54 in. se debe proveer armadura adherente adicional en los bordes de la losa.

Estribos cerrados

De acuerdo con el artículo 7.11.3, los estribos cerrados deben estar compuestos por un solo tramo de barra continua con ganchos de 90 ó 135 grados yuxtapuestos en sus extremos, o bien por uno o dos tramos de barra continua con empalmes Clase B, tal como se ilustra en la Figura 3-8. Los estribos cerrados constituidos por un solo tramo de barra continua con ganchos yuxtapuestos en sus extremos no son prácticos de colocar. Ninguno de los estribos cerrados ilustrados en la Figura 3-8 se considera efectivo para un elemento solicitado por esfuerzos de torsión elevados. Ensayos realizados han demostrado que cuando hay esfuerzos de torsión elevados y el confinamiento proporcionado por el hormigón externo es limitado, este tipo de detalles de armado resultarán en la pérdida del recubrimiento de hormigón y la consiguiente pérdida del anclaje. Ver Figura 3-9. El Manual ACI3.1 recomienda que los estribos cerrados usados para resistir torsión se detallen como se ilustra en la Figura 3-10.

ARMADURA TRANSVERSAL PARA LOS ELEMENTOS SOLICITADOS A FLEXIÓN

Cuando se utiliza armadura de compresión para aumentar la resistencia a flexión de un elemento (10.3.5.1) o para controlar las flechas a largo plazo [Ecuación (9.11)], el artículo 7.11.1 exige que esta armadura debe estar arriostrada por estribos o estribos cerrados que la encierren. Los requisitos sobre las dimensiones y separación de estos estribos o estribos cerrados son los mismos que se aplican a los estribos de las columnas. Está permitido usar malla de alambre soldada siempre que su área sea equivalente. Los estribos o estribos cerrados se deben prolongar en toda la distancia en la cual la armadura comprimida es requerida por motivos de resistencia o para limitar las flechas. El artículo 7.11.1 no se aplica a la armadura que se coloca en una zona comprimida para facilitar el armado de la jaula de armadura o para mantener la armadura en su lugar durante la colocación del hormigón.


Este requisito del artículo 7.11.1 se ilustra en la Figura 3-7. La parte inferior continua del estribo en U de la figura satisface la intención del artículo 7.11.1, es decir arriostra las dos barras inferiores. En general no es necesario colocar estribos totalmente cerrados, salvo en los casos en los cuales hay momentos reversibles elevados y las condiciones exigen que tanto la armadura longitudinal inferior como la armadura longitudinal superior se diseñen como armadura comprimida.


Si se requiere armadura de torsión, ésta puede estar constituida por estribos completamente cerrados, estribos cerrados, zunchos o jaulas de malla de alambre soldada de acuerdo con 11.6.4.

ESTRIBOS CERRADOS PARA COLUMNAS

En las columnas de hormigón armado, la distancia vertical entre el estribo cerrado del extremo inferior de la columna y la parte superior de la fundación o de la losa de entrepiso, y la distancia entre el estribo cerrado del extremo superior de la
columna y la armadura horizontal más baja de la losa o el ábaco superior, deben ser menores que la mitad del valor de la separación entre estribos. Cuando a una columna concurren vigas o ménsulas desde las cuatro direcciones, el último estribo de la columna se debe colocar como máximo 3 in. por debajo de la armadura más baja de la viga o ménsula menos profunda (ver Figura 3-5). El diámetro mínimo de los estribos usados en las columnas de hormigón armado depende del diámetro de las barras longitudinales. Los diámetros mínimos son los siguientes: No. 3 para las barras longitudinales no pretensadas No. 10 y menores; y No. 4 para las barras Longitudinales No. 11 y mayores y para los paquetes de barras. También se aplican las
siguientes limitaciones: La separación de los estribos debe ser menor o igual que 16 veces el diámetro de las barras longitudinales, menor o igual que 48 veces el diámetro de los estribos, y menor o igual que la menor dimensión de la columna; los estribos se deben ubicar de forma tal que cada barra longitudinal de esquina y cada barra alternada tengan un apoyo transversal proporcionado por la esquina de un estribo con un ángulo interior menor o igual que 135 grados. La separación libre máxima entre una barra longitudinal sin apoyo transversal y la barra arriostrada más próxima debe ser menor o igual que 6 in. (ver Figura 3-6). Observar que la distancia libre de 6 in. se mide a lo largo del estribo.


Las barras o alambres continuos de forma helicoidal se pueden utilizar como estribos cerrados, siempre que su área sea equivalente a la de los estribos cerrados individuales. Cuando las barras longitudinales están ubicadas alrededor del perímetro de un círculo está permitido utilizar estribos circulares cerrados con las separaciones especificadas. Este requisito también permite usar estribos circulares con separaciones mayores que las especificadas cuando se utilizan zunchos
circulares continuos. El anclaje de los zunchos constituidos por barras o alambres continuos se debe realizar mediante un gancho normal o agragando una vuelta más a la barra o alambre.











A fin de proveer continuidad para la transferencia de cargas en las conexiones, los bulones de anclaje que se colocan en la parte superior de las columnas o pedestales para fijarlos a otros elementos estructurales deben estar confinados por armadura
horizontal que contenga también, como mínimo, cuatro barras verticales de la columna o pedestal. Esta armadura horizontal debe estar constituida como mínimo por dos barras No. 4 o tres barras No. 3, y debe estar distribuida en una altura de 5 in. a
partir de la parte superior de la columna o pedestal.

ANTECEDENTES II

Cuando una viga de hormigón es solicitada por un momento torsor que provoca una tensión de tracción principal mayor que 4 f 'c , alrededor de la viga se forman fisuras diagonales en espiral. Una vez fisurado, el tubo se idealiza como el reticulado espacial ilustrado en la Figura 13-2. En este reticulado los elementos diagonales tienen un ángulo de inclinación θ. La inclinación de las diagonales en todas las paredes del tubo es la misma. Observar que este ángulo no es necesariamente igual a 45 grados. La resultante del flujo de corte en cada pared del tubo induce esfuerzos en los componentes del reticulado. Un concepto fundamental para el diseño del hormigón estructural es que el hormigón resiste compresión, mientras que el acero resiste tracción. Por lo tanto, en la analogía del reticulado, los elementos del reticulado solicitados a tracción consisten en las armaduras de acero o los "tirantes traccionados." Las diagonales y otros elementos del reticulado solicitados a compresión consisten en "bielas comprimidas" de hormigón. Las fuerzas que actúan en los elementos del reticulado se pueden determinar a partir de las condiciones de equilibrio. Estas fuerzas se usan para dimensionar y detallar las armaduras.

ANTECEDENTES

Los requisitos para el diseño a torsión se introdujeron por primera vez en el Código de 1971. A excepción de un cambio de formato en el documento de 1977, los requisitos permanecieron sin modificaciones hasta el Código 1989. Esta primera generación de requisitos se aplicaba exclusivamente a los elementos de hormigón armado no pretensados. El procedimiento de diseño a la torsión era análogo al procedimiento de diseño al corte. La resistencia a la torsión se componía de una contribución del hormigón (Tc) más una contribución de los estribos y la armadura longitudinal, en base a una analogía de un reticulado con elementos a 45 grados.

En el Código 1995 los requisitos para el diseño a torsión fueron totalmente revisados. El nuevo procedimiento, tanto para elementos macizos como para elementos huecos, se fundamenta en la analogía de un reticulado espacial en un tubo de pared delgada. Este enfoque unificado se aplica igualmente a elementos de hormigón armado y de hormigón pretensado. MacGregor y Ghoneim13.1 resumen los antecedentes de estos requisitos. La Referencia 13.2 contiene ayudas de diseño y ejemplos correspondientes a elementos de hormigón estructural solicitados a torsión.

A los fines del diseño, de forma conservadora, se puede despreciar el núcleo de la sección transversal de las vigas macizas. Esta hipótesis ha sido verificada por los resultados de ensayo informados en la Referencia 13.1. Por lo tanto, las vigas se idealizan como tubos. La torsión es resistida por un flujo de corte constante q (fuerza por unidad de longitud) que actúa alrededor de una línea en la mitad del espesor de la pared del tubo como se ilustra en la Figura 13-1(a). Considerando el equilibrio del momento torsor externo T y las tensiones internas:

ACTUALIZACIÓN PARA EL CÓDIGO 2002

En la edición 2002 del Código se incluyen nuevas ecuaciones en los artículos 11.6.1 y 11.6.2 para determinar la torsión crítica y el momento torsor mayorado, respectivamente, para elementos no pretensados solicitados por una fuerza de tracción o compresión axial. Además, en el artículo 11.6.1 se modificaron los valores de la torsión crítica del Código 1999 de manera que también fueran aplicables a secciones huecas.

El área mínima de estribos transversales cerrados indicada en el artículo 11.6.5.2 también se modificó para considerar los hormigones de alta resistencia. Esta modificación es consistente con los requisitos modificados del artículo 11.5.5.3 para corte.

EFECTOS DE LA ESBELTEZ EN ELEMENTOS COMPRIMIDOS: Análisis de segundo orden

El código alienta el uso de análisis de segundo orden o análisis P-∆ para considerar los efectos de la esbeltez en los elementos comprimidos. En general, los resultados de un análisis de segundo orden permiten obtener valores más realistas para los momentos que los que se obtienen usando un análisis aproximado de acuerdo con las secciones 10.12 ó 10.13. En el caso de los pórticos desplazables, utilizando análisis de segundo orden generalmente se obtendrán diseños más económicos. En las Referencias 10.24 - 10.29 se presentan procedimientos para realizar un análisis de segundo orden. En R10.10.1 el lector encontrará una discusión sobre las limitaciones para la utilización de un análisis de segundo orden de acuerdo con 10.10.1.
Si por algún motivo no resulta práctico realizar un análisis más exacto, la sección 10.10.2 permite considerar los efectos de la esbeltez mediante un método aproximado de amplificación de momentos. Sin embargo, se debe observar que para todos los elementos comprimidos en los cuales la relación de esbeltez (kℓu/r) es mayor que 100 (ver Figura 11-4), para considerar los efectos de la esbeltez se debe utilizar un análisis más exacto según lo definido en 10.10.1.

CONSIDERACIÓN DE LOS EFECTOS DE LA ESBELTEZ

Se establecen límites para la esbeltez tanto de pórticos indesplazables como para pórticos desplazables, incluyendo métodos de diseño permitidos para cada rango de esbeltez. Se establecen límites inferiores para la esbeltez, por debajo de los cuales los momentos de segundo orden se pueden despreciar y sólo es necesario considerar la carga axial y los momentos de primer orden para seleccionar la sección transversal y la armadura de las columnas (diseño de columnas cortas). Se debe observar que, para las vigas y columnas de dimensiones habituales y las alturas de piso típicas de los sistemas de hormigón, los efectos de la esbeltez se pueden despreciar en más del 90 por ciento de las columnas de los pórticos indesplazables y en alrededor del 40 por ciento de las columnas de los pórticos desplazables. Cuando las relaciones de esbeltez son moderadas se permite un análisis aproximado de los efectos de la esbeltez que se basa en un factor de amplificación de los momentos (ver 10.12 y 10.13). Cuando la relación de esbeltez de la columna es elevada se requiere un análisis de segundo orden más exacto (ver 10.11.5), que considere el comportamiento no lineal del material y la fisuración, así como los efectos de la curvatura y del desplazamiento lateral del elemento, la duración de las cargas, la contracción y la fluencia lenta, y la interacción con las fundaciones. No se especifican límites superiores para la esbeltez de las columnas. En la Figura 11-4 se resumen los límites de la relación de esbeltez indicados en
10.12.2 para pórticos indesplazables y en 10.13.2 para pórticos desplazables, junto con los métodos permitidos para considera la esbeltez de las columnas.

Efectos de la esbeltez: Consideraciones Generales (III)

Como se puede observar, es imposible representar los efectos de la esbeltez y los momentos amplificados en una típica curva de interacción de resistencias. En consecuencia, se puede desarrollar una "familia" de diagramas de interacción de resistencias para columnas esbeltas con diferentes relaciones de esbeltez, como se ilustra en la Figura 11-3. El diagrama de interacción de resistencias para kℓu/r = 0 corresponde a las combinaciones de momento y carga axial donde la resistencia no se ve afectada por la esbeltez del elemento (resistencia de columna corta).

Armadura para controlar la fisuración en elementos de gran altura solicitados a flexión

En el pasado se han observado varios casos en los cuales se han desarrollado fisuras anchas en las caras laterales de las vigas de gran altura, entre la armadura principal y el eje neutro [Figura 9-4(a)]. Estas fisuras se atribuyen a la ausencia de armadura superficial, en consecuencia de lo cual las fisuras se abren más en el alma que al nivel de la armadura de tracción por flexión
[Figura 9-4(a)]. Para los elementos de gran altura solicitados a flexión en los cuales la profundidad efectiva, d, es mayor que 36 in., a lo largo de ambas caras laterales, en la totalidad de la zona traccionada por flexión, se debe distribuir una armadura longitudinal adicional para limitar la fisuración [ver Figura 9-4(b)].



La armadura superficial requerida [ver Figura 9-4(b)] se debe distribuir uniformemente en ambas caras laterales del elemento dentro de la zona traccionada por flexión, que se considera que se extiende en una distancia d/2 a partir de la armadura principal de tracción por flexión. La separación no debe ser mayor que el menor valor entre d/6, 12 in. y 1000 Ab/(d–30). El requisito de 1000
Ab/(d–30), siendo Ab el área de una barra o alambre individual, se agregó en el Código 2002, en reemplazo de una fórmula anterior que se usaba para determinar la armadura superficial. La Tabla 9-2 indica la separación máxima y el área mínima de una barra individual para dicha separación.



El área total de armadura superficial provista en ambas caras no necesita ser mayor que la mitad del área total de la armadura
principal de tracción.

Observar que los requisitos de 10.6 no se pueden aplicar directamente a los elementos de hormigón pretensado, ya que el comportamiento de los elementos pretensados difiere considerablemente del de los elementos no pretensados. El Capítulo 18 del Código y la Parte 24 de esta publicación contienen requisitos para la correcta distribución de la armadura en los elementos pretensados.

Distribución de la armadura de tracción en las alas de las vigas T

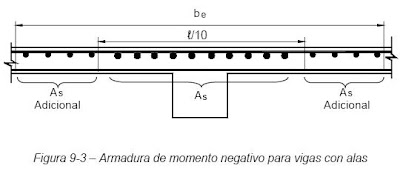

Para controlar la fisuración por flexión en las alas de las vigas T, la armadura de tracción por flexión se debe distribuir sobre un ancho de ala no mayor que el ancho efectivo del ala (8.10) ó 1/10 de la luz, cualquiera sea el valor que resulte menor. Si el ancho efectivo del ala es mayor que 1/10 de la luz, se debe disponer alguna armadura longitudinal adicional en las zonas externas del ala, como se ilustra en la Figura 9-3 (ver Ejemplo 9.2).

Ambientes corrosivos.

Como se mencionó en 10.6.4, no hay datos disponibles sobre el ancho de fisura a partir del cual existe peligro de corrosión. Los ensayos de exposición indican que la calidad del hormigón, una adecuada compactación y un buen recubrimiento de hormigón pueden ser más importantes para la protección contra la corrosión que el ancho de las fisuras en la superficie del hormigón. Los requisitos de 10.6.4 no se aplican a las estructuras sujetas a condiciones de exposición muy agresivas ni a aquellas diseñadas para ser impermeables. En estos casos se deben adoptar medidas o precauciones especiales.
